Opis projekta
Lokacija: Samoborska 145, 10000 Zagreb
Površina: 6000 m2
Godina projektiranja: 2011.
West Gate
Opis projekta
Lokacija: Zaprešićka 2, 10298 Donja Bistra
Površina: 220.000 m2
Konstrukcija: Armirano-betonska montažna konstrukcija, prednapregnute PI ploče, spregnuta konstrukcija, čelične rešetke, monolitne armirano-betonske jezgre
Godina projektiranja: 2007.
Investitor: Shopping city Zagreb
Opis posla: Izrada glavnog projekta konstrukcije, kontrola izvedbenog projekta, stručni nadzor te savjetovanje za vrijeme građenja
Dodatne informacije
Građevina SHOPPING CENTER ZAGREB (EKZ Zagreb) nalazi se u općini Zaprešić. Investitor građevine je Trgovački Centar Zagreb d.o.o. , a autor idejnog rješenja ATP Achammer-Tritthart & Partner, A-1030 Wien.
Građevina je tipa „shopping mall-a“, funkcionalno podijeljena u dva dijela – trgovački centar i vanjska otvorena višekatna garaža. Građevina trgovačkog centra je nepravilnog tlocrtnog oblika i sastoji se od – podzemna etaža 7812 m2, prizemlje 62659 m2, I međukat 5380 m2, II međukat 5053 m2, 1 kat 60924 m2. Višekatna garaža ima površinu od 74138 m2. Predviđena ukupna bruto površina iznosi 221267m².
Građevina je organizirana u dva glavna kata u trgovačkom centru (prizemlje na koti 0,00 i prvi kat na koti +5,86), odnosno pet nivoa parkiranja u višekatnoj garaži, katne visine 3,25m.
U okviru tržnog centra se lokalno javljaju i dva međukata (prvi na koti +3,00 i drugi na koti +9,00) predviđena za tehniku i pješačke prolaze, kao i jedan podzemni kat, kojeg čine podzemni pješački tuneli, tunel za prilaz kamiona kao i prostorije za tehniku .
Trgovački centar je podijeljen na 12 dilatacionih cjelina (dilatacije A-L), a garaža na dvije dilatacione cjeline M i N odvojenih seizmičkim dilatacionim reškama od 5cm.
Glavna konstrukcija trgovačkog centra je dijelom montažna armirano betonska konstrukcija (prednapregnute TT-ploče raspona 16m, oslonjene na montažne gredne nosače raspona 8m), a dijelom (oblast mall-a) spregnuta konstrukcija (spregnuti čelični nosači s tlačnom pločom debljine 18cm).
Manji dijelovi ploča u zoni stubišta i vanjske fasade, kao i dio dilatacije A se izvodi na licu mjesta (monolitne ploče).
Stupovi su uglavnom montažni dok se manji broj (fasadni stupovi 25×25, stupovi u dijelu dilatacije A, itd.) izvode na licu mjesta.
Konstrukcija otvorene, višekatne garaže je također predviđena kao spregnuta konstrukcija – spregnuti čelični nosači s tlačnom pločom debljine 16cm. Pješačkim mostovima, na svakom katu, omogućena je horizontalna komunikacija s trgovačkim centrom.
Konstrukcije krova iznad mall-ova, krova sportske hale, kružnog, centralnog dijela mall-a, kao i konstrukcija krova garaže je čelična.
Temeljenje građevine izvedeno je na poboljšanom temeljnom tlu dinamičkom zamjenom temeljnog tla do dubine od oko 9,0m od postojeće površine terena. Pjeskovito-prašinasto-glinoviti materijal zamijenjen je šljunčanim materijalom koji će se dinamički zbijati.
Temeljenje građevina je na trakastim temeljima (ispod stupova), debljine 135cm, povezanim zajedničkom temeljnom pločom debljine 25 cm. Na dijelovima ispod stubišta kao i ispod zidova, koji služe kao potresna ukrućenja, debljina ploče je lokalno povećana na 85 cm – 200 cm.
Gornja kota ove temeljne ploče je na -0,15 m=129,65mnv, dok se nivo max. podzemnih voda nalazi na 127,00 mnv. Iz toga se da zaključiti da utjecaj podzemnih voda na građevinu (izuzimajući neke manje dijelove podzemne etaže) nije od bitnog utjecaja.
Nivogradnja Malekova
Opis projekta
Lokacija: Josipa Torbarine, 10040 Zagreb
Površina: 8.000 m2
Konstrukcija: Armirano-betonski zidovi
Godina projektiranja: 2011.
Opis posla: Izrada glavnog projekta konstrukcije te izvedbenog projekta
Dodatne informacije
Projektirana višestambena građevina se nalazi u Zagrebu, Dubrava, na križanju Malekove ulice i ulice Josipa Torbarine, na k.č.br. 2408/24, k.o. Dubrava. Građevina se sastoji od podruma, prizemlja i 5 katova.
Iznad prizemlja uzdižu se dva odvojena volumena, dok je podrum jedinstven i izvodi se bez dilatiranja. Bruto površina podruma je 1900 m2, dok je površina nadzemnog dijela 6100 m2.
Proračun je proveden posebno za stropne ploče, za svaku etažu i dilataciju zasebno.
Proračun zidova, stupova i temeljne ploče, kao i seizmički proračun proveden je na prostornom modelu cijele građevine pomoću programa “TOWER 6”.
Seizmička analiza je provedena za slijedeće parameter prema normama HRN ENV 1998:
Lokacija (IX zona) ag/g = 0,30
Faktor važnosti građevine ϓI = 1,0
Faktor ponašanja q = 3,0
Opterećenja na konstrukciju su određena prema propisima, i to:
snijeg s=1,50 kN/m2
Korisno – stanovi q=2,00 kN/m2
Korisno – vozna površina q=16,7 kN/m2
Potres IX seizmička zona
Opterećenje od pregradnih zidova uzeto je u iznosu od gz=2,0 kN/m2, a linijsko opterećenje po fasadi f=10,0 kN/m.
Podaci koji govore o složenosti građevine
- Zajednički podrum za dva gornja odvojena volumena
- Stropna ploča podruma u dva nivo sa velikim opterećenjem (SLW 30)
- Veliki broj visokostjenih nosača u nivou stropne ploče podruma
- Debela ploča iznad ulaza u garažu za preuzimanje opterećenja od zidova zgrade
- Visoka seizmička zona i složen seizmički proračun
Vertikalna konstrukcija
Vertikalnu konstrukciju čine armirano-betonski zidovi debljine 20 cm u uzdužnom i poprečnom smjeru. Svi zidovi se izvode od betona klase C 25/30. Iznimku čini nekoliko zidova podruma, koji su posebno označeni i izvode se od betona C 30/37. U nivou stropa podruma pojavljuje se sistem greda ispod zidova koji nemaju kontinuitet do temeljne ploče. Konstrukcija lifta je dilatirana od ostale građevine (osim temelja), dilatacija je izvedena minimalno 5,0 cm.
Horizontalna konstrukcija
Horizontalne konstrukcije su izvedene kao monolitne armirano betonske ploče. Ab ploče su debljine 22 cm kroz sve etaže, dok je stropna ploča podruma (niži nivo) debljine 30 cm. Dio ploče stropa podruma (viši nivo) u dilataciji “B” se izvodi u debljini od 50 cm (ulaz u podzemnu garažu). Radi smanjenja progiba u nivou stropnih konstrukcija se izvode parapetne grede visine 50 cm. Krajnja polja raspona cca 750 cm, izvedena su od betona klase C 30/37 i uz nadvišenje parapetne grede u sredini raspona od 1,5 cm.
Temeljna konstrukcija i zaštita građevne jame
Temeljna konstrukcija je projektirana u vidu ab ploče debljine 70 cm. U proračunu su korišteni podaci iz geotehničkog elaborate, poduzeća “GEO-LAB” d.o.o. iz Zagreba. Za proračun je prihvaćen koeficijent posteljice k=4000 kN/m3, a očekuju se slijeganja oko 3,3 cm, temeljenje se vrši u sloju gline CI/CL na dubini od oko 5,0 m od kote terena. Podrumski zidovi su debljine 20 cm i računati su a pritisak tla.
Prema Malekovoj ulici će se izvršiti zaštita građevinske jame, izvedbom “L” profila od armiranog betona. Debljina stjenki iznosi 25 cm. “L” profile je potrebno izvoditi u kampadama maximalne duljine 200 cm. Istovremeno se može raditi na više kampada ali njihov međusobni razmak mora biti bar dvije kampade na kojima nema radova. Armaturu susjednih kampada potrebno je preklopiti.

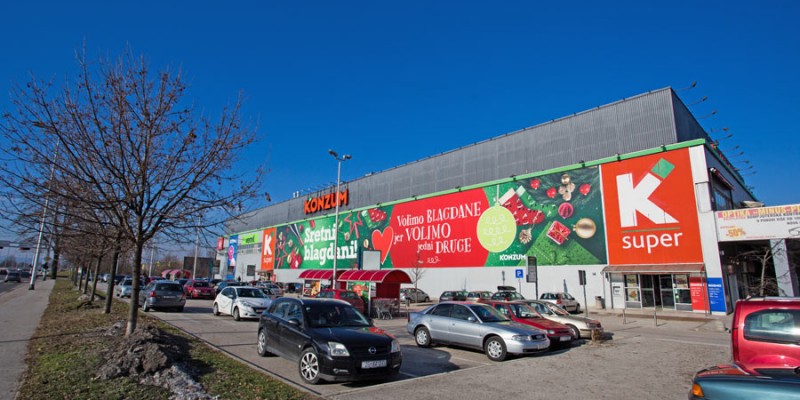

Konzum Slavonska
Opis projekta
Lokacija: Slavonska avenija 6, 10000 Zagreb
Grand
Opis projekta
Lokacija: Hektorovićeva ulica 2, 10000 Zagreb
Površina: 30.000 m2
Glavni projekt: MATERIJA d.o.o.
Konstrukcija: Kombinacija armirano-betonskih zidova i okvira
Godina projektiranja: 2004.
Investitor: HYCRO Leasing d.o.o.
Opis posla: Izrada glavnog projekta konstrukcije te izvedbenog projekta
Prema prihvaćenom arhitektonskom idejnom rješenju POSLOVNI OBJEKT TRNJE u Zagrebu na križanju Radničke i Hektorovićeve ulice, bruto površine 31.454 m2 sastoji se od četiri konstruktivna dijela:
- Osnovni uredski dio zgrade koji se sastoji od dva devetoetažna objekta (prizemlje + 8 katova + tehnička etaža) koji su u nivou prizemlja i I kata prošireni. Objekti su međusobno dilatirani, a od drugog kata na njih se oslanja konstrukcija hodnika.
- Krajevi visokih građevina komunikacijski su povezani nezavisnom konstrukcijom kroz prizemlje i I kat, ali dilatirani od visokog dijela.
- Podzemna troetažna garaža tlocrtnih dimenzija 71×69 m.
Kod proračuna mehaničke otpornosti i stabilnosti konstrukcije koristili su se slijedeći ulazni podaci:
- Vertikalno opterećenje
- stalno opterećenje od vlastite težine konstrukcije i predviđenih podnih slojeva
- korisno (pokretno) opterećenje:
uredski prostori p=2,0 kN/m2
prodavaonice i sl. P=4,0 kN/m2
lagani pregradni zidovi gz=1,5 kN/m2
stubišta i spojni hodnici p=3,0 kN/m2
garaže, rampe p=3,5 (p=5,0) kN/m2
krovno opterećenje snijegom p=1,25 kN/m2
zelene površine uz objekt p=5,0 kN/m2
vatrogasno vozilo P=300 kN
- Horizontalno opterećenje
- seizmičko opterećenje, projektirana seizmična zona IX stupanj
- opterećenje vjetrom, vjetar I zona w=0,60 kN/m2
- Materijali
- Materijali armiranobetonskih stupova izvedeni su od razreda betona C30/37, te rebraste armature RA400/500. Armiranobetonske grede izvedene su od razreda betona C25/30, dok je kvaliteta armature ostala ista kao u stupovima. Armirano-betonske ploče svih etaža izvedene su od betona razreda C25/30 i armirane mrežama MAG-500/560. Temeljna ploča izvedena je od razreda betona C25/30 te armirana rebrastom armaturom RA400/500.
Osnovni konstruktivni sistem uredskog dijela zgrade predstavlja armirano-betonska okvirna konstrukcija s pravokutnim stupovima dimenzija 50×70 cm i 50×90 cm na osnom razmaku od cca 560 cm uzdužno i od 450 do 750 cm poprečno. U oba smjera se izvode armiranobetonske grede koje su visine 60 cm, dok im je širina jednaka dimenziji stupa. Stropne konstrukcije su armirano-betonske ploče debljine d = 18 cm.
Opisana prostorna okvirna armirano-betonska konstrukcija prenosi ukupno vertikalno i horizontalno opterećenje preko armirano-betonske temeljne ploče debljine 130 cm na temeljno tlo.
U podzemnim etažama predviđen je po obodu sistem armiranobetonskih zidova debljine 30 cm, dok su stropne konstrukcije armiranobetonske ploče bez greda, ali sa kapitelima na pojedinim stupovima. Stropna ploča podruma -1 ima debljinu 30 i 40 cm, dok etaže -2 i -3 imaju debljinu od 25 cm.
Podrumski dio je izveden bez klasične hidroizolacije, već kao takozvana “bijela kada”.
Radi osiguranja susjednih građevina i prometnica, te omogućavanja izvedbe podzemnih dijelova građevine u suhom, posebnim projektom predviđa se u I etapi izvedba zaštite građevne jame. Projektirana građevina temelji se prema podacima iz geotehničkog elaborata u sloju šljunka.
Konstrukcija spojnog mosta izvodi se u čeliku i oslanja se na visoke objekte, tako da su dozvoljeni horizontalni pomaci konstrukcije. Sva horizontalna opterećenja predaju se armirano-betonskoj konstrukciji lifta.

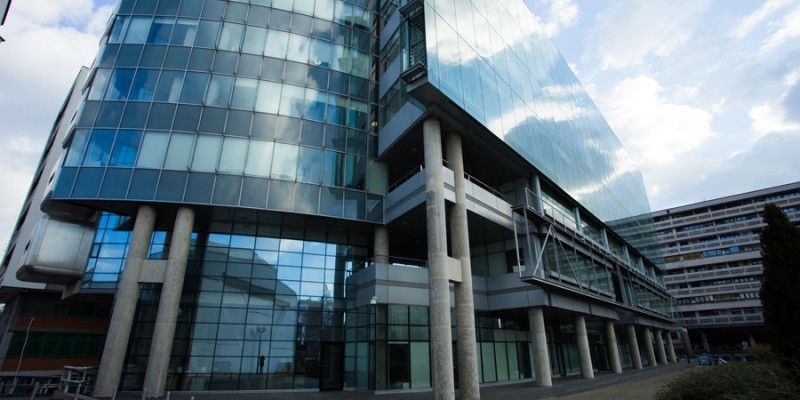

Croatia osiguranje
Opis projekta
Lokacija: Miramarska 22, 10000 Zagreb
Površina: 15.000 m2
Konstrukcija: Armirano-betonski okviri
Godina projektiranja: 2002.
Investitor: “Croatia Osiguranje” d.d.
Opis posla: Izrada glavnog projekta konstrukcije te izvedbenog projekta

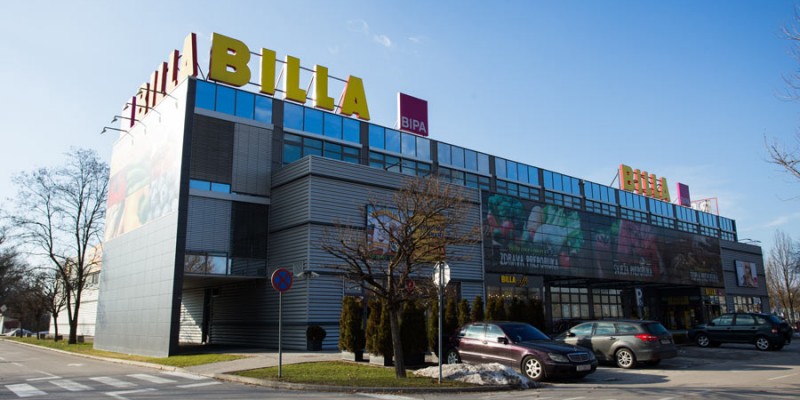

Billa Rotor
Opis projekta
Lokacija: Jadranska avenija 2, 10000 Zagreb
Glavni projekt: Materija d.o.o.
Godina projektiranja: 2007.
Opis posla: Kontrola glavnog projekta konstrukcije glede mehaničke otpornosti i stabilnosti
Trafostanica 4 TS 31 Ferenščica, 110/10(20) kV, 2×40(63) MVA
Opis projekta
Lokacija: Križanje Heinzelove i Lovinčićeve ulice
Površina: 1.700 m2
Glavni projekt: Mistrija d.o.o.
Konstrukcija: Armirano-betonski zidovi i ploče
Godina projektiranja: 2009.
Investitor: HEP d.o.o.
Opis posla: Izrada glavnog projekta konstrukcije te izvedbenog projekta, stručni te projektantski nadzor građenja
Dodatne informacije
Projektirana građevina se nalazi u Zagrebu, Ferenščica, na k.č.br. 3949/2, k.o. Peščenica. Građevina je izrazito nepravilnog oblika u horizontalnom i vertikalnom smislu. Građevina se sastoji od podruma, prizemlja i 3 kata. Svi katovi se ne pružaju po čitavom tlocrtu građevine.
Tlocrtni gabariti građevine su cca 30,6 x 20,6 m, dok maksimalna visina građevine iznosi cca 18,30 m od kote poda podruma. Brutto površina građevine iznosi cca 1700 m2.
Nosivi konstruktivni sistem i proračun konstrukcije
Proračun je proveden posebno za svaki element konstrukcije prema planu pozicija.
Zidovi koji dominatno prenose horizontalna opterećenja su posebno razmatrani u ravninskom modelu za svaki smjer posebno.
Seizmička analiza je provedena za slijedeće parameter prema normama HRN ENV 1998:
Lokacija (IX zona) ag/g = 0,30
Faktor važnosti građevine ϓI = 1,4
Faktor ponašanja q = 1,5
Kategorija tla B
Upotrebljeni materijali
Armatura betonskih elemenata je za šipke B500B (RA 500/550) i mreže – B500B i B500A, a beton je klase C25/30, razreda izloženosti XC1.
Podaci koji govore o složenosti građevine
- Tlocrtno nepravilna konstrukcija
- Visinski nepravilna konstrukcija
- Veliki rasponi ploča do 875 cm
- Visina ab zidova uz trafo-komore oko 11 m
- Ploče sa velikim brojem otvora za energetske kablove
- Velika opterećenja uvjetovana opremom
- Visoka seizmička zona i visoka važnost građevine
Vertikalna konstrukcija
Vertikalnu konstrukciju građevine čine uzdužni i poprečni armirano-betonski zidovi debljine 20 i 25 cm. Zidovi oko trafo komora imaju kontinuitet po visini i preuzimaju horizontalna opterećenja, dok je sve ostalo izuzetno nepravilno i prilagođeno funkciji trafostanice. Visina zidova oko prostora trafo-komore je 11 m, dok je u rasklopnom postrojenju visina 630 cm. Podrumski dio je potpuno ukopan, sa zidovima prema tlu od armiranog-betona debljine 20 i 25 cm.
Horizontalna konstrukcija
Stropne konstrukcije su armirano-betonske ploče debljine od 16 do 30 cm. Ploče su različitih raspona i kreću se do max 875 cm. Krovna ploča je u blagom nagibu od 5%. Radi zahtjevne tehnologije ploče imaju jako velik broj otvora. U nivou stropa prvog kata nalazi se kranska staza.
Temeljna konstrukcija
Temeljna konstrukcija je projektirana u vidu ab ploče debljine 60 cm (u nekim dijelovima i tanjom). Temeljna ploča se nalazi na dva različita nivoa.
Stolno teniski dom
Opis projekta
Lokacija: Kninski trg 1 Zagreb
Površina: 20.000 m2
Godina projektiranja: 2008.
Opis posla: Kontrola glavnog projekta konstrukcije glede mehaničke otpornosti i stabilnosti

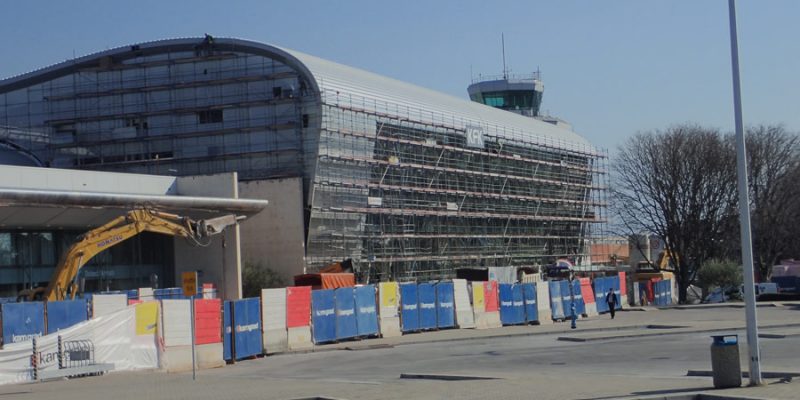

Aerodrom Dubrovnik
Opis projekta
Lokacija: 20213 Čilipi
Površina: 28.000 m2
Godina projektiranja: 2015.
Opis posla: Kontrola glavnog i izvedbenog projekta glede mehaničke otpornosti i stabilnosti armirano-betonske konstrukcije
