Lage: Sunčana ul. 37A, Bizovac
Fläche: 4.100 m2
Hauptprojekt: Studio Ante Murales d.o.o.
Projektjahr: 2015.
Auftragbeschreibung: Hauptentwurfs- und Ausführungsentwurfsherstellung der Kontruktion. Wiederaufbau und Zubau des Heilbadkomplexes – Zubau der Kurklinikunterkunftsanlage, Zubau des Wärmespeicherbetriebs, Wiederaufbau der Anlage des geothermischen “Nierenschwimmbads“ und Wiederaufbau der Schwimmbadanlage “akvapolis”

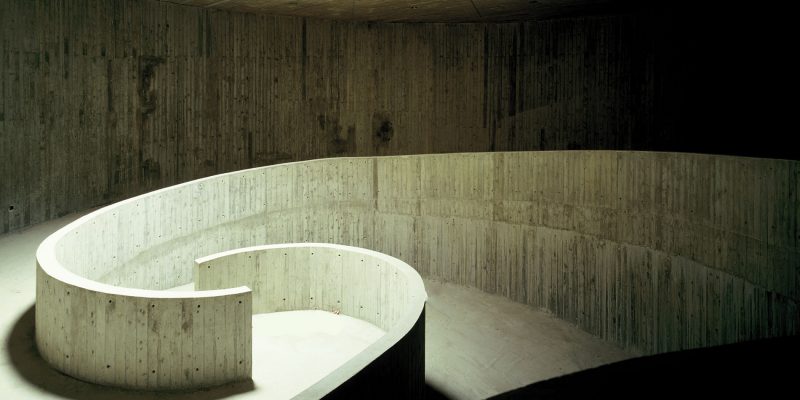

Lage: Šetalište Vilibalda sluge bb, 49000 Krapina
Fläche: 1.200 m2
Hauptprojekt: „Baština“ d.o.o.
Konstruktion: Armirano-betonska konstrukcija
Projektjahr: 1999.
Auftragbeschreibung: Hauptentwurfsherstellung von Konstruktionen und Ausführungsentwurfsherstellung
Lage: Siniše Glavaševića, 10000 Zagreb
Fläche: 6.000 m2
Projektjahr: 2016.
Auftragbeschreibung: Hauptentwurfsprüfung von Konstruktionen auf mechanische Widerstandsfähigkeit und Stabilität
Lage: Sveta Helena
Fläche: 35.000 m2
Hauptprojekt: Materija d.o.o.
Projektjahr: 2006.
Bauherr: MINACO d.o.o.
Auftragbeschreibung: Hauptentwurfsprüfung von Konstruktionen auf mechanische Widerstandsfähigkeit und Stabilität
Lage: Vrankovec 1, 49223 Vrankovec
Fläche: 22.000 m2
Projektjahr: 2007.
Auftragbeschreibung: Hauptentwurfsprüfung von Konstruktionen auf mechanische Widerstandsfähigkeit und Stabilität
Lage: Magazinska 69, 10000 Zagreb
Fläche: 17.500 m2
Projektjahr: 2007.
Lage: Zamet, Mihovilići
Hauptprojekt: INK Projekt d.o.o.
Konstruktion: Stahlbetonmauern und -platten
Projektjahr: 2009.
Bauherr: HEP d.o.o.
Auftragbeschreibung: Hauptentwurfsherstellung von Konstruktionen, Ausführungsentwurfsprüfung, Fachbauaufsicht und Beratung während des Baus

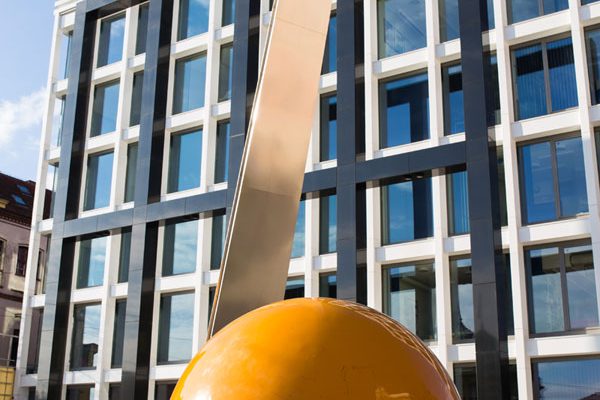

Lage: Trg maršala Tita 12, 10000 Zagreb
Fläche: 11.818 m2
Hauptprojekt: Mistrija d.o.o.
Konstruktion: Stahlbetonmauern
Projektjahr: 2007.
Bauherr: Sveučilište u Zagrebu, Muzička akademija
Auftragbeschreibung: Hauptentwurfsherstellung von Konstruktionen und Ausführungsentwurfsherstellung , Aufsicht und Beratung. Wiederaufbau, Zubau und Anbau der Geschäftsanlage zu Nutzungszwecken der Musikakademie
Projektirana poslovna građevina se nalazi u Zagrebu, na križanju Trga maršala Tita 12 i prilaza Gjure Deželića 3, na k.č.br. 2801, k.o. Centar. Projektom se predviđa rekonstrukcija postojeće građevine (Fabrisova zgrada). Rekonstrukcija sadrži rušenje dijela postojeće konstrukcije i izvedbu nove.
Nova građevina će u principu biti istovjetna postojećoj, ali sagrađena s novim, kvalitetnijim materijalima i prema novim, suvremenijim propisima.
Građevina se sastoji od podruma, prizemlja i 6 katova, a njena visina iznad tla je oko 31,3 m. Bruto površina građevine je 11800 m2.
Proračun i dimenzioniranje konstrukcije za horizontalna i vertikalna opterećenja provedeno je na prostornom modelu pomoću programa “TOWER 6”.
Seizmička analiza je provedena za slijedeće parametre prema normama HRN ENV 1998:
Lokacija (VIII+ zona) ag/g = 0,25
Faktor važnosti građevine ϓI = 1,2
Faktor ponašanja q = 3,0
Kategorija tla – tip B
Opterećenja na konstrukciju su određena prema propisima, i to:
Snijeg s = 1,50 kN/m2
Korisno q = 3,00 kN/m2
Korisno – vozna površina q = 16,7 kN/m2
Vjetar I zona
Opterećenje od pregradnih zidova uzeto je u iznosu od gz = 2,5 kN/m2, a linijsko opterećenje po fasadi f = 5,0 kN/m’.
Upotrebljeni materijali:
Armatura betonskih elemenata je za šipke B500B i mreže B500B i B500A, dok je beton klase C25/30 za zidove i ploče, odnosno C30/37 za stupove, razreda izloženosti XC1.
Vertikalna konstrukcija
Građevina se izvodi kao armirano-betonska a čini je kombinacija armirano-betonskih zidova različitih debljina i armirano-betonskih okvira na fasadi i dijelu unutrašnjosti. Na mjestu postojećih zidova (koji ostaju nakon uklanjanja dijela građevine) u modelu je predviđen spriječen vertikalni pomak.
Horizontalna konstrukcija
Horizontalne konstrukcije se izvode kao monolitne armirano-betonske ploče debljine 20 cm, slobodno oslonjene na grede ili zidove. Ploče su maksimalnog raspona od 7 metara.
Iznimka je stropna ploča anexa koja ima debljinu od 30 cm radi mogućnosti pristupa vatrogasnog vozila. Ova ploča je oslonjena na stupove, odnosno zidove po obodu konstrukcije.
Temeljenje
Temeljenje građevine je na armirano-betonskoj ploči debljine 70 cm, dok je temeljna ploča dogradnje debljine 40 cm. Između višeg objekta i prigradnje nema dilatacije u temeljnoj ploči.
Prigradnja je izvedena naknadno, tj. kada se izgradio viši objekt, kako bi se na taj način smanjila diferencijalna slijeganja. Svaki od objekta proračunavao se nezavisno.
Podaci koji govore o složenosti građevine
Lage: Banjavčićeva ul. 13, 10000 Zagreb
Fläche: 30.000 m2
Hauptprojekt: MATERIJA d.o.o.
Konstruktion: Armirano-betonski okviri i zidovi
Projektjahr: 2005.
Bauherr: Kamgrad d.o.o. i Billa nekretnine d.o.o.
Auftragbeschreibung: Hauptentwurfsherstellung von Konstruktionen und Ausführungsentwurfsherstellung
STAMBENO-POSLOVNI KOMPLEKS u Zagrebu, sastoji se od pet dilatacija i ima brutto površinu od cca 30000 m2. Građevina je nepravilnog tlocrtnog oblika i promjenjive katnosti dilatacija.
Dilatacija 4 je zasebna građevina koja se sastoji od podruma, prizemlja i 5 etaža. Stropne konstrukcije su armirano-betonske ploče debljine 22 cm. Horizontalna opterećenja u dva međusobno okomita smjera preuzimaju armirano-betonski zidovi debljine d=20 odnosno 25 cm. Temeljenje se izvodi na temeljnoj ploči debljine d=60 cm.
Ostale četiri dilatacije (Billa, dilatacija 1, dilatacija 2 i dilatacija 3) su međusobno povezane kroz dvije podrumske etaže (nema dilatacija), dok se od prizemlja pojavljuju kao zasebne cjeline.
Billa je prizemni objekt, samo se na manjem dijelu tlocrta kata pojavljuje još jedna etaža. Stropna konstrukcija je ab ploča d=25 cm. Glavni nosivi sistem je ab okvirna konstrukcija koja preuzima sva vertikalna i horizontalna opterećenja.
Projektirana građevina smještena je na križanju Heinzelove i Banjavčićeve ulice.
Kod proračuna stabilnosti koristilu su se slijedeći ulazni podaci:
uredski prostori p=2,0 kN/m2
lokali p=5,0 kN/m2
prodavaonice u Bill-a p=10,0 i 15,0 kN/m2
pregradni zidovi gz=2,5 kN/m2
stubišta i spojni hodnici p=3,0 kN/m2
garaže p=3,5 kN/m2
rampe p=5,0 kN/m2
krovno opterećenje snijegom p=1,25 kN/m2
vatrogasno vozilo P=16,7 kN/m2
manipulativni prostor Bille p=16,7 kN/m2
Osnovni konstruktivni sistem zgrada predstavlja armirano-betonska okvirna konstrukcija s pravokutnim stupovima dimenzija od 50×50 do 50×80 cm na osnom razmaku od cca 750 cm uzdužno i na osnom razmaku do 800 cm poprečno. U oba smjera se izvode ab grede koje su visine od 60 do 90 cm, dok im je širina jednaka dimenziji stupa. Stropne konstrukcije su armirano-betonske ploče debljine d=20 cm.
Opisana prostorna okvirna armirano-betonska konstrukcija prenosi ukupno vertikalno i horizontalno opterećenje preko armirano betonske ploče debljine 90 cm na temeljno tlo.
U podzemnim etažama predviđen je po obodu sistem ab zidova debljine 25 cm. Stropna ploča podruma –1 i -2 imala bi debljinu 35 odnosno 30 cm.
Radi osiguranja susjednih građevina i prometnica, te omogućavanja izvedbe podzemnih dijelova građevine u suhom, posebnim projektom predviđa se u I etapi izvedba zaštite građevne jame. Projektirana građevina temelji se prema podacima iz geotehničkog elaborata u sloju šljunka. Kod proračuna temeljne ploče u proračun je uzet koeficijent posteljice k=4000,00 kN/m2.
Između objekata iznad prizemlja se predviđa izvesti dilatacija u širini od 10 cm.
Lage: Zagrebačka cesta 1610, 10000 Zagreb
Fläche: 40.000 m2
Konstruktion: Kombination aus Stahlbetonmauern und -rahmen
Projektjahr: 2006.
Bauherr: Tehnika d.d.
Auftragbeschreibung: Hauptentwurfsherstellung von Konstruktionen und Ausführungsentwurfsherstellung
Prema prihvaćenom arhitektonskom idejnom rješenju, STAMBENO-POSLOVNA GRAĐEVINA na uglu Ljubljanske avenije i Zagrebačke ceste sastoji se od tri konstruktivna dijela:
Građevina bi se izvela bez dilatacija.
Brutto površina građevine je cca 40000 m2.
Kod proračuna stabilnosti koristilu su se slijedeći ulazni podaci:
uredski prostori p=2,0 kN/m2
lokali p=5,0 kN/m2
supermarket u prizemlju p=10,0 kN/m2
skladišni prostor u prizemlju p=20 kN/m2
lagani pregradni zidovi gz=2,5 kN/m2
stubišta i spojni hodnici p=3,0 kN/m2
garaže, rampe p=3,5 kN/m2 (p=5,0 kN/m2)
krovno opterećenje snijegom p=1,25 kN/m2
zelene površine uz objekt p=5,0 kN/m2
vatrogasno vozilo SLW 30 (P=300 kN) p=16,67 kN/m2
Osnovni konstruktivni sistem poslovnog dijela zgrade predstavlja armirano-betonska okvirna konstrukcija sa stupovima na osnom razmaku od 600 cm u jednom smjeru i na osnom razmaku 750 cm u drugom smjeru. U oba smjera se izvode ab grede. Armirano betonski zidovi također učestuju u prijenosu horizontalnih i vertikalnih opterećenja. Stropne konstrukcije su armirano-betonske ploče debljine d=20 cm.
Konstruktivni sistem stambenog dijela predstavljaju armirano-betonski zidovi debljine 20 cm. Zidovi slijede raster donjih etaža. Stropne konstrukcije su ab ploče debljine 20 cm.
U podzemnim etažama predviđen je po obodu sistem ab zidova debljine 25 cm, dok su ostali zidovi debljine od 20 cm. Stropne konstrukcije su ab ploče bez greda, ali s kapitelima na pojedinim stupovima. Stropna ploča podruma -1 ima debljinu 30 cm (odnosno 40 na dijelu prometnih površina), a podruma –2 i -3 debljinu 25 cm.
Opisana prostorna okvirna konstrukcija s armirano-betonskim zidovima prenosi ukupno vertikalno i horizontalno opterećenje preko armirano betonske ploče debljine od 130 cm na temeljno tlo.
Radi omogućavanja izvedbe podzemnih dijelova građevine u suhom, posebnim projektom predviđa se u I etapi izvedba zaštite građevne jame.
