Proračun je proveden posebno za stropne ploče, temeljnu ploču, grede i visokostjene nosače. Proračun i dimenzioniranje zidova i stupova, kao i seizmički proračun proveden je na prostornom modelu nadzemnog dijela građevine pomoću programa “TOWER 6”.

Seizmička analiza je provedena za slijedeće parametre prema normama HRN ENV 1998:

Lokacija (VIII zona) ag/g = 0,2
Faktor važnosti građevine ϓI = 1,0
Faktor ponašanja q = 4,0
Kategorija tla tip B

Opterećenja na konstrukciju su određena prema propisima, i to:

snijeg s=1,25 kN/m2
Korisno Uredi q=3,00 kN/m2
Dvorane q=5,00 kN/m2
Garaže q=3,50 kN/m2
Vatrogasci q=16,7 kN/m2

Upotrebljeni materijali

Armatura betonskih elemenata je za šipke B500B i mreže – B500B, odnosno B500A, a beton je klase C25/30 i C30/37, razreda izloženosti XC1.

Podaci koji govore o složenosti građevine

• Tlocrtno nepravilna konstrukcija uvjetovana oblikom I veličinom parcele
• Visinski nepravilna konstrukcija
• Nekoliko zahtjevnih visokostjenih nosača s otvorima
• Torziona osjetljivost građevine kod seizmičkog opterećenja

Vertikalna konstrukcija

Osnovna konstrukcija je armirano betonska, i to kombinacija ab zidova i ab okvira. Konstrukcija je horizontalno i vertikalno nepravilna. Armirano betonski zidovi su debljine 20 i 25 cm. Obodni podrumski zidovi su debljine d=25 cm. Većina zidova je koncentrirana uz jednu od fasada, pa je zgrada torziono osjetljiva na seizmička opterećenja. Armirano betonski stupovi su raznih dimenzija ovisno o statičkom proračunu.

Horizontalna konstrukcija

Osnovna konstrukcija je armirano betonska, sa stropnim ab pločama debljine 20 i 25 cm i raspona do 750 cm. Obodni zidovi potkrovlja se oslanjaju na stropnu ploču šestog kata. Stropne ploče se oslanjaju na zidove, grede ili direktno na stupove ovisno o arhitektonskim zahtjevima.

Temeljenje

Temeljenje se izvodi na armirano betonskoj ploči osnovne debljine 70 cm sa dvije trake širine 200 cm i visine 110 cm.

Kod proračuna stabilnosti koristilu su se slijedeći ulazni podaci:

• za vertikalno opterećenje
  • stalno opterećenje od vlastite težine konstrukcije i predviđenih podnih slojeva
  • korisno (pokretno) opterećenje:

uredski prostori p=2,0 kN/m2
lokali p=5,0 kN/m2

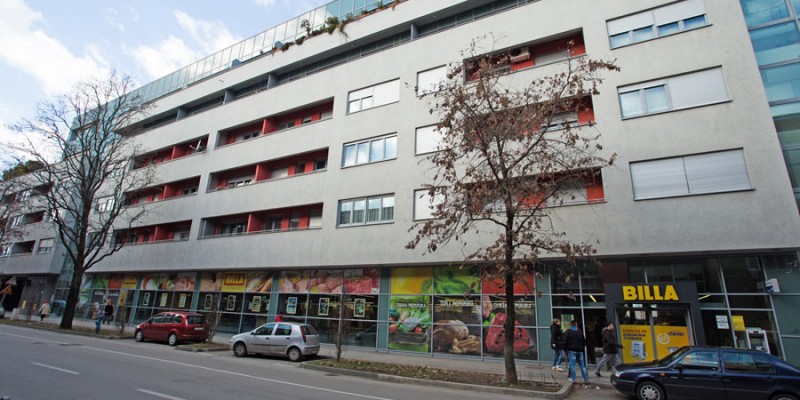

prodavaonice u Bill-a p=10,0 i 15,0 kN/m2
pregradni zidovi gz=2,5 kN/m2
stubišta i spojni hodnici p=3,0 kN/m2
garaže p=3,5 kN/m2
rampe p=5,0 kN/m2
krovno opterećenje snijegom p=1,25 kN/m2
vatrogasno vozilo P=16,7 kN/m2
manipulativni prostor Bille p=16,7 kN/m2

• za horizontalno opterećenje
  • seizmičko opterećenje, projektirana seizmična zona IX stupanj
  • opterećenje vjetrom, vjetar I zona w=0,60 kN/m2

• Materijali
  • Predpostavljeni materijali za ab stupove su C30/37 i RA-500/550 (Bst 500S, visoke duktilnosti), dok je za grede predpostavljeno C25/30 i RA-500/550. Armirano-betonske ploče svih etaža izvesti će se od C25/30 i armirati mrežama MAG-500/560. Temeljna ploča se izvodi od C30/37 i armira mrežama i rebrastom armaturom RA-500/550.

Osnovni konstruktivni sistem zgrada predstavlja armirano-betonska okvirna konstrukcija s pravokutnim stupovima dimenzija od 50×50 do 50×80 cm na osnom razmaku od cca 750 cm uzdužno i na osnom razmaku do 800 cm poprečno. U oba smjera se izvode ab grede koje su visine od 60 do 90 cm, dok im je širina jednaka dimenziji stupa. Stropne konstrukcije su armirano-betonske ploče debljine d=20 cm.

Opisana prostorna okvirna armirano-betonska konstrukcija prenosi ukupno vertikalno i horizontalno opterećenje preko armirano betonske ploče debljine 90 cm na temeljno tlo.

U podzemnim etažama predviđen je po obodu sistem ab zidova debljine 25 cm. Stropna ploča podruma –1 i -2 imala bi debljinu 35 odnosno 30 cm.

Radi osiguranja susjednih građevina i prometnica, te omogućavanja izvedbe podzemnih dijelova građevine u suhom, posebnim projektom predviđa se u I etapi izvedba zaštite građevne jame. Projektirana građevina temelji se prema podacima iz geotehničkog elaborata u sloju šljunka. Kod proračuna temeljne ploče u proračun je uzet koeficijent posteljice k=4000,00 kN/m2.

Između objekata iznad prizemlja se predviđa izvesti dilatacija u širini od 10 cm.

Kod proračuna stabilnosti koristilu su se slijedeći ulazni podaci:

• za vertikalno opterećenje
  • stalno opterećenje od vlastite težine konstrukcije i predviđenih podnih slojeva
  • korisno (pokretno) opterećenje:

uredski prostori p=2,0 kN/m2
lokali p=5,0 kN/m2
supermarket u prizemlju p=10,0 kN/m2
skladišni prostor u prizemlju p=20 kN/m2
lagani pregradni zidovi gz=2,5 kN/m2
stubišta i spojni hodnici p=3,0 kN/m2
garaže, rampe p=3,5 kN/m2 (p=5,0 kN/m2)
krovno opterećenje snijegom p=1,25 kN/m2
zelene površine uz objekt p=5,0 kN/m2
vatrogasno vozilo SLW 30 (P=300 kN) p=16,67 kN/m2

• Materijali
  • Predpostavljeni materijali za ab stupove su C30/37 (MB-40) i C35/45 (MB-45) i B500B (RA-500/550), dok je za grede predpostavljeno C25/30 (MB-30) i B500B (RA-500/550). Armirano-betonske ploče svih etaža izvesti će se od C25/30 (MB-30) i armirati mrežama B500B (MAG-500/560), isto se odnosi i na ab zidove. Temeljna ploča se izvodi od C25/30 (MB-30) i armira rebrastom armaturom B500B (RA-500/550).

Osnovni konstruktivni sistem poslovnog dijela zgrade predstavlja armirano-betonska okvirna konstrukcija sa stupovima na osnom razmaku od 600 cm u jednom smjeru i na osnom razmaku 750 cm u drugom smjeru. U oba smjera se izvode ab grede. Armirano betonski zidovi također učestuju u prijenosu horizontalnih i vertikalnih opterećenja. Stropne konstrukcije su armirano-betonske ploče debljine d=20 cm.

Konstruktivni sistem stambenog dijela predstavljaju armirano-betonski zidovi debljine 20 cm. Zidovi slijede raster donjih etaža. Stropne konstrukcije su ab ploče debljine 20 cm.

U podzemnim etažama predviđen je po obodu sistem ab zidova debljine 25 cm, dok su ostali zidovi debljine od 20 cm. Stropne konstrukcije su ab ploče bez greda, ali s kapitelima na pojedinim stupovima. Stropna ploča podruma -1 ima debljinu 30 cm (odnosno 40 na dijelu prometnih površina), a podruma –2 i -3 debljinu 25 cm.

Opisana prostorna okvirna konstrukcija s armirano-betonskim zidovima prenosi ukupno vertikalno i horizontalno opterećenje preko armirano betonske ploče debljine od 130 cm na temeljno tlo.

Radi omogućavanja izvedbe podzemnih dijelova građevine u suhom, posebnim projektom predviđa se u I etapi izvedba zaštite građevne jame.

Proračun je proveden posebno za stropne ploče, za svaku etažu i dilataciju zasebno.

Proračun zidova, stupova i temeljne ploče, kao i seizmički proračun proveden je na prostornom modelu cijele građevine pomoću programa “TOWER 6”.

Seizmička analiza je provedena za slijedeće parameter prema normama HRN ENV 1998:
Lokacija (IX zona) ag/g = 0,30
Faktor važnosti građevine ϓI = 1,0
Faktor ponašanja q = 3,0

Opterećenja na konstrukciju su određena prema propisima, i to:

snijeg s=1,50 kN/m2
Korisno – stanovi q=2,00 kN/m2
Korisno – vozna površina q=16,7 kN/m2
Potres IX seizmička zona

Opterećenje od pregradnih zidova uzeto je u iznosu od gz=2,0 kN/m2, a linijsko opterećenje po fasadi f=10,0 kN/m.

Podaci koji govore o složenosti građevine

• Zajednički podrum za dva gornja odvojena volumena
• Stropna ploča podruma u dva nivo sa velikim opterećenjem (SLW 30)
• Veliki broj visokostjenih nosača u nivou stropne ploče podruma
• Debela ploča iznad ulaza u garažu za preuzimanje opterećenja od zidova zgrade
• Visoka seizmička zona i složen seizmički proračun

Vertikalnu konstrukciju čine armirano-betonski zidovi debljine 20 cm u uzdužnom i poprečnom smjeru. Svi zidovi se izvode od betona klase C 25/30. Iznimku čini nekoliko zidova podruma, koji su posebno označeni i izvode se od betona C 30/37. U nivou stropa podruma pojavljuje se sistem greda ispod zidova koji nemaju kontinuitet do temeljne ploče. Konstrukcija lifta je dilatirana od ostale građevine (osim temelja), dilatacija je izvedena minimalno 5,0 cm.

Horizontalna konstrukcija

Horizontalne konstrukcije su izvedene kao monolitne armirano betonske ploče. Ab ploče su debljine 22 cm kroz sve etaže, dok je stropna ploča podruma (niži nivo) debljine 30 cm. Dio ploče stropa podruma (viši nivo) u dilataciji “B” se izvodi u debljini od 50 cm (ulaz u podzemnu garažu). Radi smanjenja progiba u nivou stropnih konstrukcija se izvode parapetne grede visine 50 cm. Krajnja polja raspona cca 750 cm, izvedena su od betona klase C 30/37 i uz nadvišenje parapetne grede u sredini raspona od 1,5 cm.

Temeljna konstrukcija i zaštita građevne jame

Temeljna konstrukcija je projektirana u vidu ab ploče debljine 70 cm. U proračunu su korišteni podaci iz geotehničkog elaborate, poduzeća “GEO-LAB” d.o.o. iz Zagreba. Za proračun je prihvaćen koeficijent posteljice k=4000 kN/m3, a očekuju se slijeganja oko 3,3 cm, temeljenje se vrši u sloju gline CI/CL na dubini od oko 5,0 m od kote terena. Podrumski zidovi su debljine 20 cm i računati su a pritisak tla.

Prema Malekovoj ulici će se izvršiti zaštita građevinske jame, izvedbom “L” profila od armiranog betona. Debljina stjenki iznosi 25 cm. “L” profile je potrebno izvoditi u kampadama maximalne duljine 200 cm. Istovremeno se može raditi na više kampada ali njihov međusobni razmak mora biti bar dvije kampade na kojima nema radova. Armaturu susjednih kampada potrebno je preklopiti.

Proračun je proveden posebno za svaki element konstrukcije prema planu pozicija.
Zidovi koji dominatno prenose horizontalna opterećenja su posebno razmatrani u ravninskom modelu za svaki smjer posebno.

Seizmička analiza je provedena za slijedeće parameter prema normama HRN ENV 1998:

Lokacija (IX zona) ag/g = 0,30
Faktor važnosti građevine ϓI = 1,4
Faktor ponašanja q = 1,5
Kategorija tla B

Upotrebljeni materijali

Armatura betonskih elemenata je za šipke B500B (RA 500/550) i mreže – B500B i B500A, a beton je klase C25/30, razreda izloženosti XC1.

Podaci koji govore o složenosti građevine

• Tlocrtno nepravilna konstrukcija
• Visinski nepravilna konstrukcija
• Veliki rasponi ploča do 875 cm
• Visina ab zidova uz trafo-komore oko 11 m
• Ploče sa velikim brojem otvora za energetske kablove
• Velika opterećenja uvjetovana opremom
• Visoka seizmička zona i visoka važnost građevine

Opterećenja na konstrukciju su određena prema propisima, i to:

Snijeg + vjetar s=1,25 kN/m2
Korisno – sobe q=3,00 kN/m2
Korisno – lobby, bazeni q=5,00 kN/m2
Korisno garaža q=3,50 kN/m2
Potres ag=0,305 g
Vjetar III zona

Seizmički proračun je proveden na prostornom modelu za armirano-betonsku konstrukciju.

Parametri za seizmički analizu su: q0=3,0 (nepovezani zidovi, klase duktilnosti M), neregularna konstrukcija po visini, oblik sloma zidova kw=1.0, tlo kvalitete “A”. Tako je faktor ponašanja usvojen u vrijednosti od q=2,4.

Budući da građevina ima dosta zidova pomaci konstrukcije na vrhu građevine nisu veliki (x smjer 10,55 mm i y smjer 12,50 mm), pa katni pomaci nisu posebno analizirani.

Kod izrade ovog projekta korišteni su podaci o provedenim geotehničkim istražnim radovima. Predpostavljen je koeficijent posteljice u vrijednosti od k=50000 kN/m3 i nosivost za isnovno opterećenje od sdop=500 kN/m2.

Vertikalna konstrukcija

Vertikalnu konstrukciju čine armirano-betonski zidovi sa stupovima. Obodni podrumski zidovi su debljine 25 cm, dok su svi ostali u pravilu debljine 20 cm.

Horizontalna konstrukcija

Horizontalne konstrukcije su u pravilu armirano-betonske ploče bez greda, oslonjene na zidove ili stupove. Grede se pojavljuju samo po obodu i u nivou suterena i podruma -1 gdje preuzimaju opterećenje od radijalnih zidova gornjih etaža. Ploče su ovisno o nivoima i opterećenju debljine 16, 20, 25 i 30 cm.

Temeljenje

Temeljenje se izvodi na temeljnoj ploči debljine 60 cm (zona lifta i stepeništa), dok je sve ostalo izvedeno u obliku temeljnih traka i temelja samaca povezanih veznim gredama, visine 60 cm promjenljivih dimenzija. Temelje je bilo potrebno izvesti od betona klase C 30/37.

Na parceli se nalazi niz potpornih zidova maksimalne visine 530 cm (od dna temelja). Proveden je proračun za nekoliko karakteristični potpornih zidova. Potporni zidovi uglavnom služe za formiranje pristupne prometnice. Opterećenje po prometnici je određeno kao vozilo SLW 30.

Za vezu s građevinom susjednog hotela izvesti će se čelični pješački most na rasponu od 650 cm. Most će na strani postojećeg hotela imati nepomični oslonac, dok će na strani novog hotela horizontalni pomak biti dozvoljen. Kao konstruktivna mjera izvesti će se ovjes sajlama na zgradi postojećeg hotela.

Materijali

Armatura betonskih elemenata je za šipke B500B i mreže – B500B, odnosno B500A, a beton je klase C 25/30 i C30/37 (većina stupova, dio ab ploča (30 cm) i dio zidova), razreda izloženosti XC1 i XC2. Armatura B500B se koristi za sve vertikalne elemente osim vanjskih podrumskih zidova.
